Организация данных. Создание рабочей таблицы.
Сначала займемся организацией данных и создадим рабочую таблицу.Распределительный центр работает каждый день, 7 дней в неделю. Поэтому добавим к таблице с данными задачи 7 столбцов (по числу дней недели).
- Для планирования поставок нам потребуется 7х25 двоичных переменных:
-
1 - поставка есть; -
0 - поставки нет.
Закрасим поле переменных желтым цветом .
оптимально расставить единицы в желтом поле переменных
Для того, чтобы убедиться, что единички в желтом поле переменных расставлены в нужном количестве, добавим столбец
Внизу таблицы в голубых ячейках будем вычислять ежедневную суммарную нагрузку распределительного центра, т.е. число единиц, которое склад собирает и отгружает ежедневно.
-
Однако, чтобы вычислить ежедневную нагрузку склада, необходимо знать, сколько единиц товара содержится в одной поставке для
каждого магазина. Для этого:
- добавим новый столбец Величина одной поставки, ед.;
- в каждую ячейку нового столбца введем формулу:
Ожидаемые продажи, ед. / Плановое число поставок (для каждой торговой точки)
С чем мы можем сравнить найденные ежедневные нагрузки распределительного центра?
Очевидно, что с его среднедневной нагрузкой.
Мы знаем, что сумма ожидаемых продаж всех торговых точек за неделю есть суммарное количество единиц, которое распределительный центр должен собрать и отгрузить за неделю.
Вычислим среднюю нагрузку распределительного центра за день.
- Для этого:
- Сумму ожидаемых продаж по всем торговым точкам разделим на
7 . - Окрасим ячейку, в которой вычисляем среднюю дневную нагрузку распределительного центра в светло-оранжевый цвет .

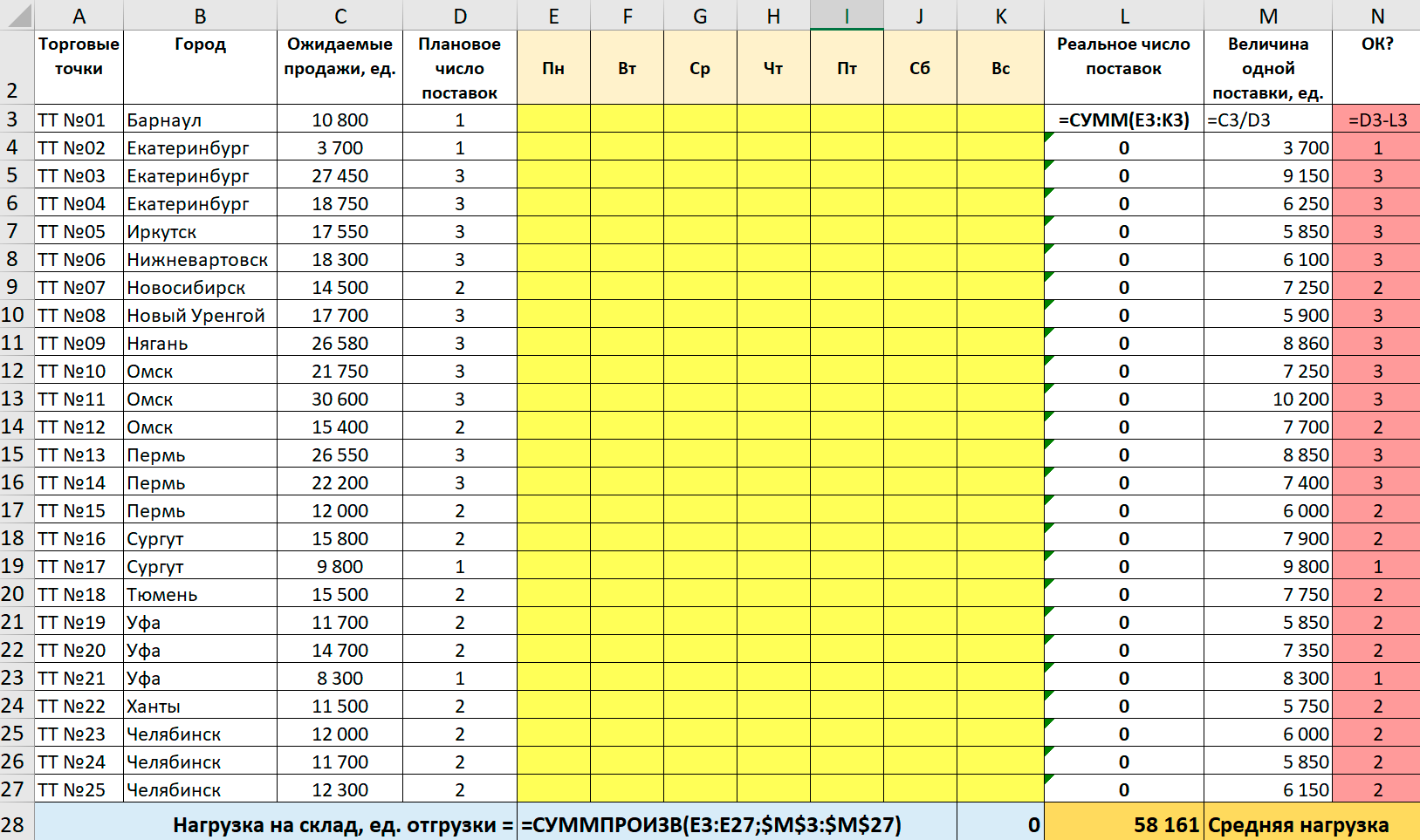

Здесь та же таблица в файле MS Excel с соответствующими формулами:
![Таблица данных для решения задачи планирования поставок в файле MS EXcel](img/sklad/sklad_tableXl2.png)
Для удобства визуального контроля в столбец
2
Как измерять неравномерность (разброс) в нагрузке?
Поскольку мы должны составить план поставок таким образом, чтобы нагрузка на распределительный центр была равномерной, то возникает вопрос: как имерить неравномерность нагрузки?Для вычисления дисперсии считаются квадраты отклонения нагрузки от средней, а для вычисления стандартного отклонения и вовсе корень квадратный из дисперсии. А нелинейности следует избегать до последней возможности, поскольку нелинейная оптимизация гораздо более сложна, чем линейная.
Что же можно использовать в качестве линейной характеристики разброса?
По идее, лучше всего подошла бы разница между минимальной и максимальной загрузками распределительного центра. Вот только использовать функции Excel
Допустим, например, что загрузка должна быть максимальной в понедельник и минимальной в воскресенье. По идее это выглядит очень гуманно.
Если мы потребуем этого в условиях задачи, то разброс нагрузки можно будет вычислить просто как разницу нагрузок в понедельник и воскресенье.
- Дополним нашу таблицу еще одним полем:
- назовем это поле Разброс =;
- в зеленой
ячейке вычислим этот разброс:
вычтем из суммарной нагрузки склада в понедельник суммарную нагрзку склада в воскресенье,
т.е. из значения светло-голубой ячейки0столбцаПн вычтем значение светло-глубой ячейки0столбцаВс
Теперь рабочая таблица готова, осталось только поставить задачу оптимизатору.
3
Установки оптимизатора.

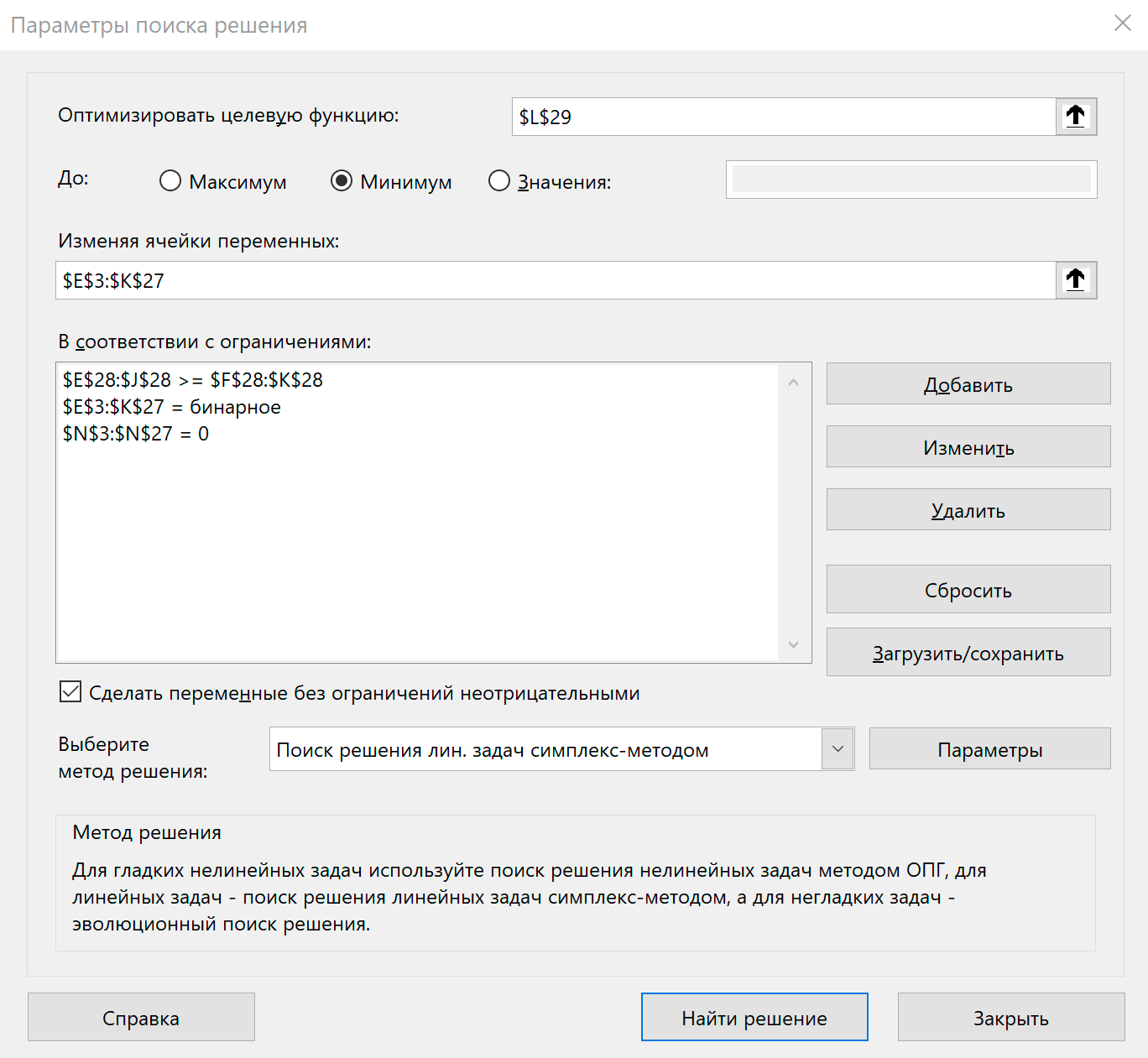

Задача наша небольшая, всего 175 переменных, поэтому по силам даже штатному Поиску решения.- Введем данные задачи в оптимизатор:
- Целевая функция в данной задаче – разброс нагрузки распределительного центра, который вычисляется в зеленой ячейке.
- Мы хотим, чтобы нагрузка на распределительный центр была по возможности равномерной. Поэтому потребуем, чтобы значение целевой функции было минимальным.
- Переменные нашей задачи - это все желтое поле в рабочей таблице.
- Введем ограничения:
- поскольку мы волевым образом решили, что самая большая нагрузка приходится на понедельник,
то нагрузка на склад в кажый следующий день, должна быть не больше нагрузки предыдущего дня:
$E$28:$J$28 >= $F$28:$K$28 -
Переменные должны быть бинарными:
$E$3:$K$27 = бинарное - Значения контрольного столбца
OK? должны быть равны 0, что означает: число плановых поставок в каждую торговую точку равно числу реальных поставок в эту торговую точку.
$N$3:$N$27 = 0
- поскольку мы волевым образом решили, что самая большая нагрузка приходится на понедельник,
то нагрузка на склад в кажый следующий день, должна быть не больше нагрузки предыдущего дня:
![Установки оптимизатора для решения задачи о планировании поставок с учетом равномерного распределения нагрузки распределительного центра](img/sklad/solverPanel.png)
Запустим задачу, и ...
Поиск решения ищет оптимальное решение столько времени, что не хватает терпения дождаться результата!
Хм... Может быть Поиск решения излишне упрощен?Попробуем OpenSolver с солвером CBC.

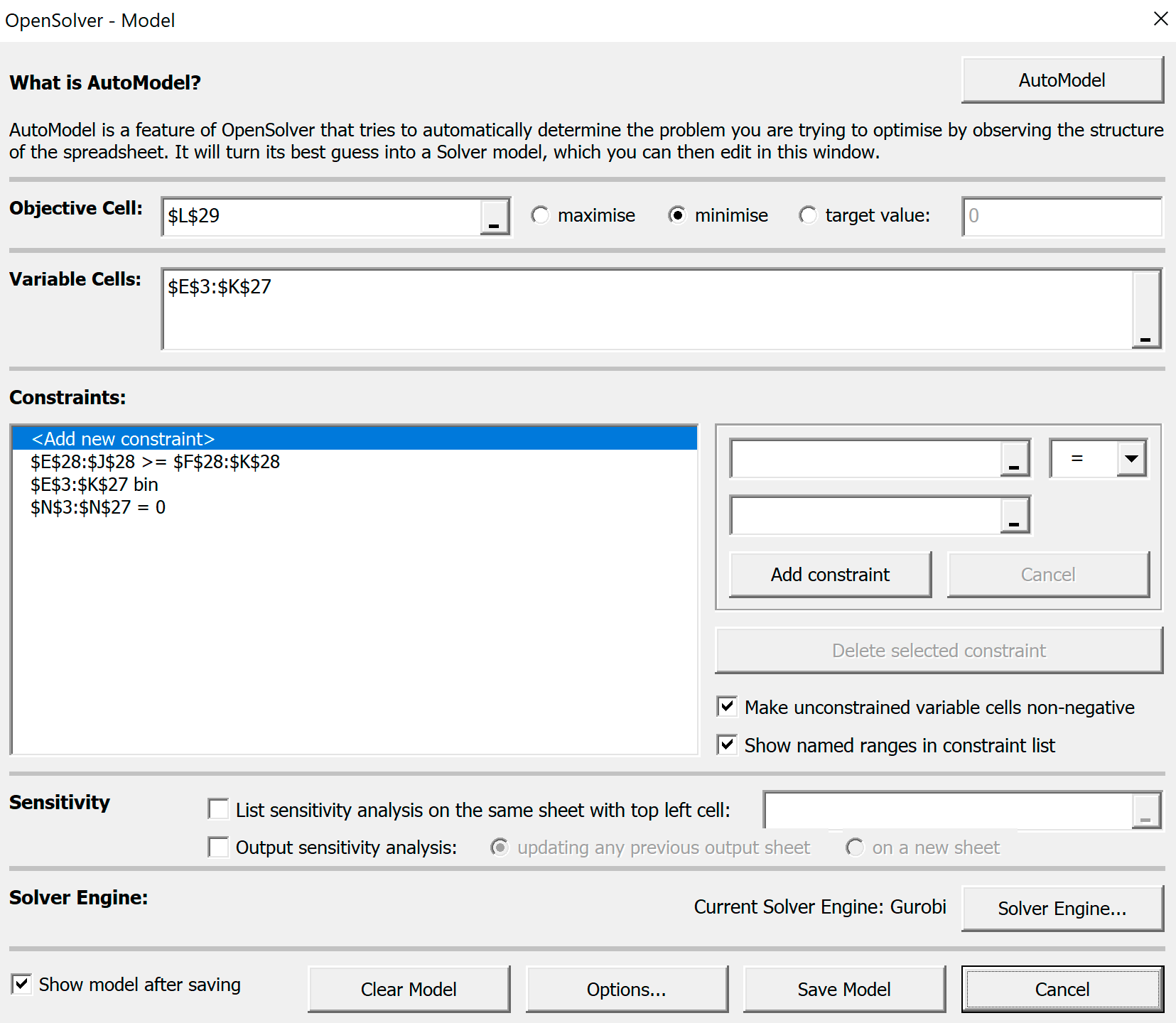

Перенесем настройки оптимизатора в OpenSolver-Model:![Установки OpenSolver-Model для решения задачи о планировании поставок с учетом равномерного распределения нагрузки распределительного центра](img/sklad/opensolverPanel.png)
Запустим задачу, и ...
Как ни странно, но здесь процесс тоже продолжается до бесконечности (во всяком случае дольше 12 часов)...
Еще более странно, что солвер от Gurobi тоже не может быстро выдать оптимальное решение и считает неопределенно долго (мне не хватило терпения дождаться результата).
4
Как выяснить, что пошло не так и все-таки решить задачу.

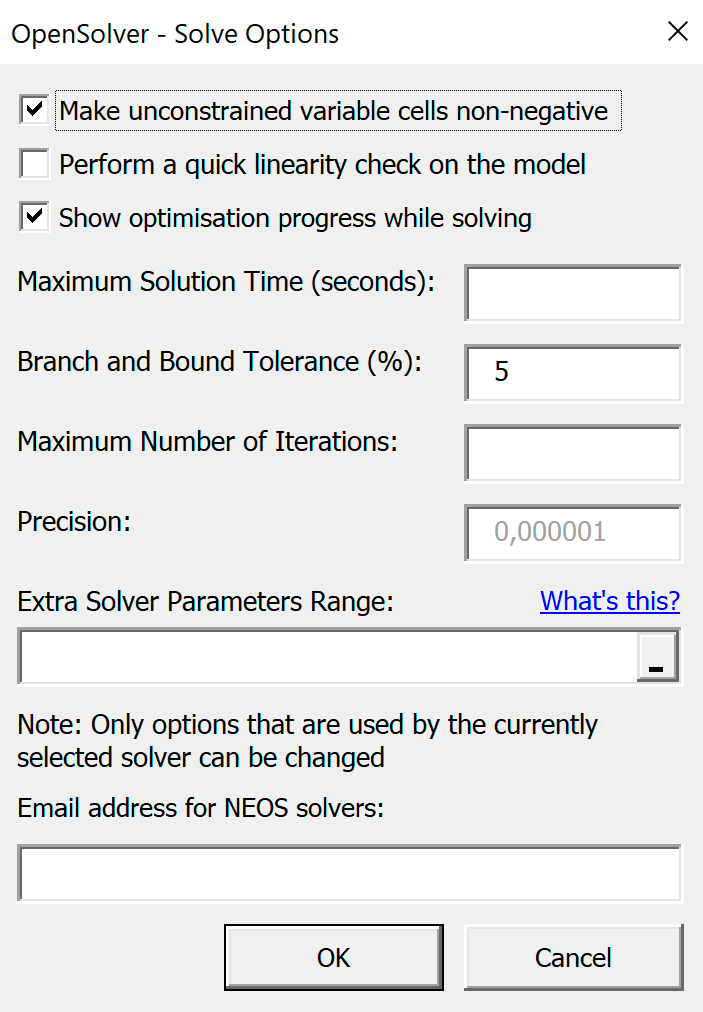

В меню Options установок OpenSolver OpenSolver-Model есть пункт Show optimization progress while solving.![Панель Options OpenSolver-Model](img/sklad/optionsOpenSolverModel.png)
Если его отметить, то по ходу оптимизации будет показываться дополнительное окно с промежуточными результатами.
И тут мы можем видеть камень преткновения. Оптимизатор уже через 10 секунд (числа в правой колонке: 10s) достигает разброса 550 ед, что составляет примерно 1% от средней нагрузки распределительного центра, через 30 секунд доходит до варианта с разбросом 90 ед. и… продолжает процесс поиска дальше и дальше...и через 1000 секунд оптимизатор продолжает пережевывать варианты размещения поставок с одним и тем же разбросом 90…
С другой стороны, раз мы видели, что OpenSolver получает нужный нам результат и даже с запасом, но почему-то им не удовлетворяется, мы можем сами поставить ограничение на результат.
Применим опцию
![Установки оптимизатора для приближенного решения задачи о планировании поставок с учетом равномерного распределения нагрузки распределительного центра](img/sklad/opensolverPanel2.png)
Оптимизатор от Gurobi получает оптимальное решение примерно за 60 секунд.
Если мы зададим, например,

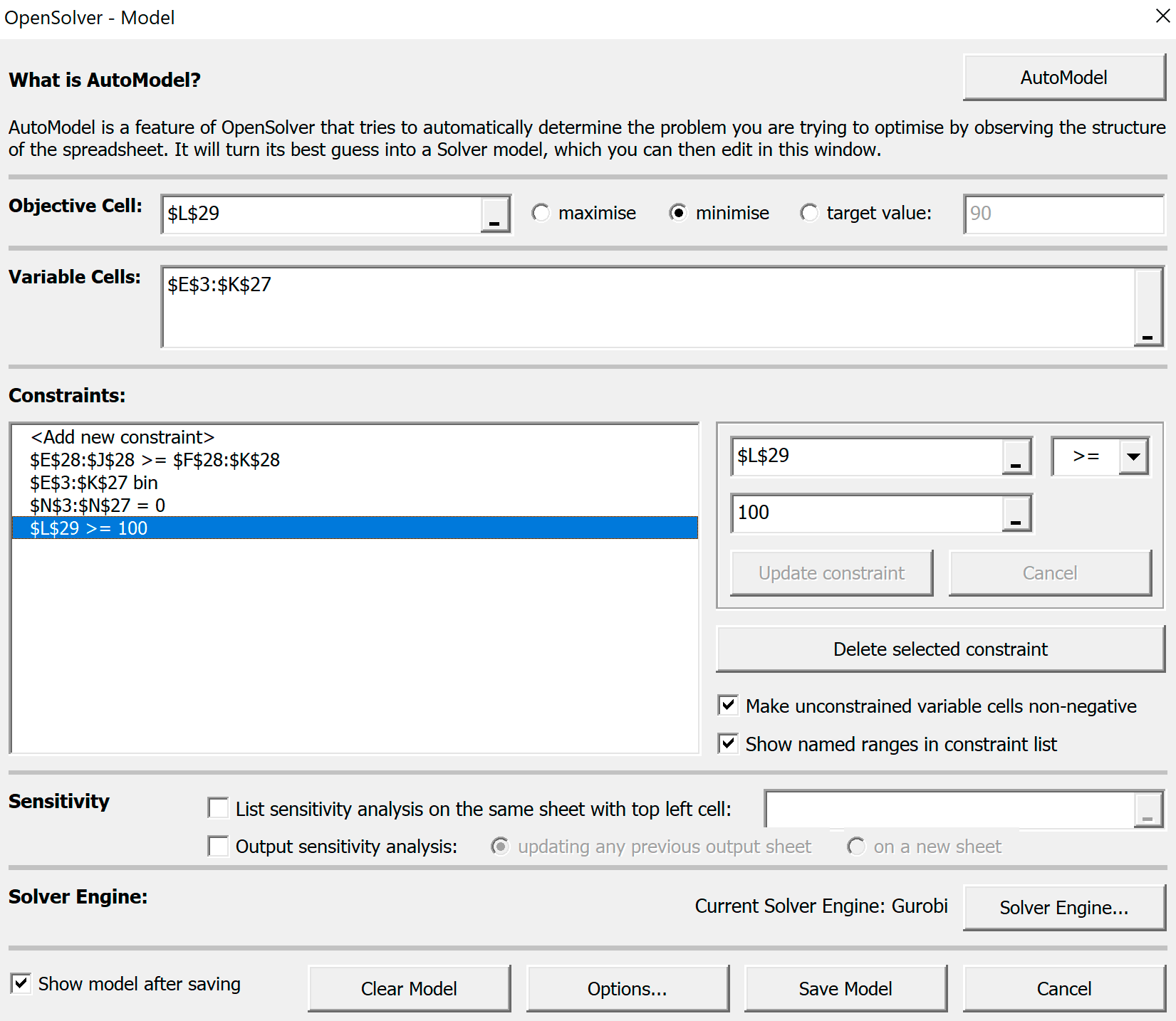

Можно обойти это неудобство оставив целью оптимизации минимум, но добавив ограничение на целевую функцию:
![Установки OpenSolver-Model с ограничением для целевой функции](img/sklad/opensolverPanel3.png)
Оптимизатор от Gurobi получает оптимальное решение с разбросом 100 за 92 сек.
Но нужно ли запрашивать такую точность? При средней нагрузке около 58 000 и допустимой неравномерности в 1% предел оптимизации можно было бы поставить равным 580.
С практической точки зрения и 5%-ная разница в нагрузке будет весьма мало заметна, так что смело можно было бы поставить в качестве предела и 2-3 тыс. Задачу при подобном ограничении солвер COIN-OR CBC решает менее чем за полминуты.
Итак, модель решения задачи планирования поставок с учетом равномерной нагрузки распределительного центра построена. Теперь оценим качество полученного решения и по возможности улучшим его.
5
Как учесть равномерность поставок.
Внимательно изучив полученное решение, мы сочтем его не самым оптимальным. Равномерность поставок оставляет желать лучшего. Так например, в ТТ №11 в Омске предлагается все три поставки собирать и отправлять одну за другой три дня подряд. В то время, как было бы гораздо разумнее, получать их через день.Как задать ограничение на равномерность поставок?
В общем виде это сделать не просто, необходимо иметь дополнительные конкретные данные. Но для примера можно предложить следующий вариант решения этой проблемы.
Создадим такую контольную таблицу размером 7х25. В каждую ячейку контрольной таблицы введем формулу, вычисляющую сумму поставок за два дня: сегодняшний и предыдущий. И не забудем, для понедельника предыдущим днем будет воскресенье.

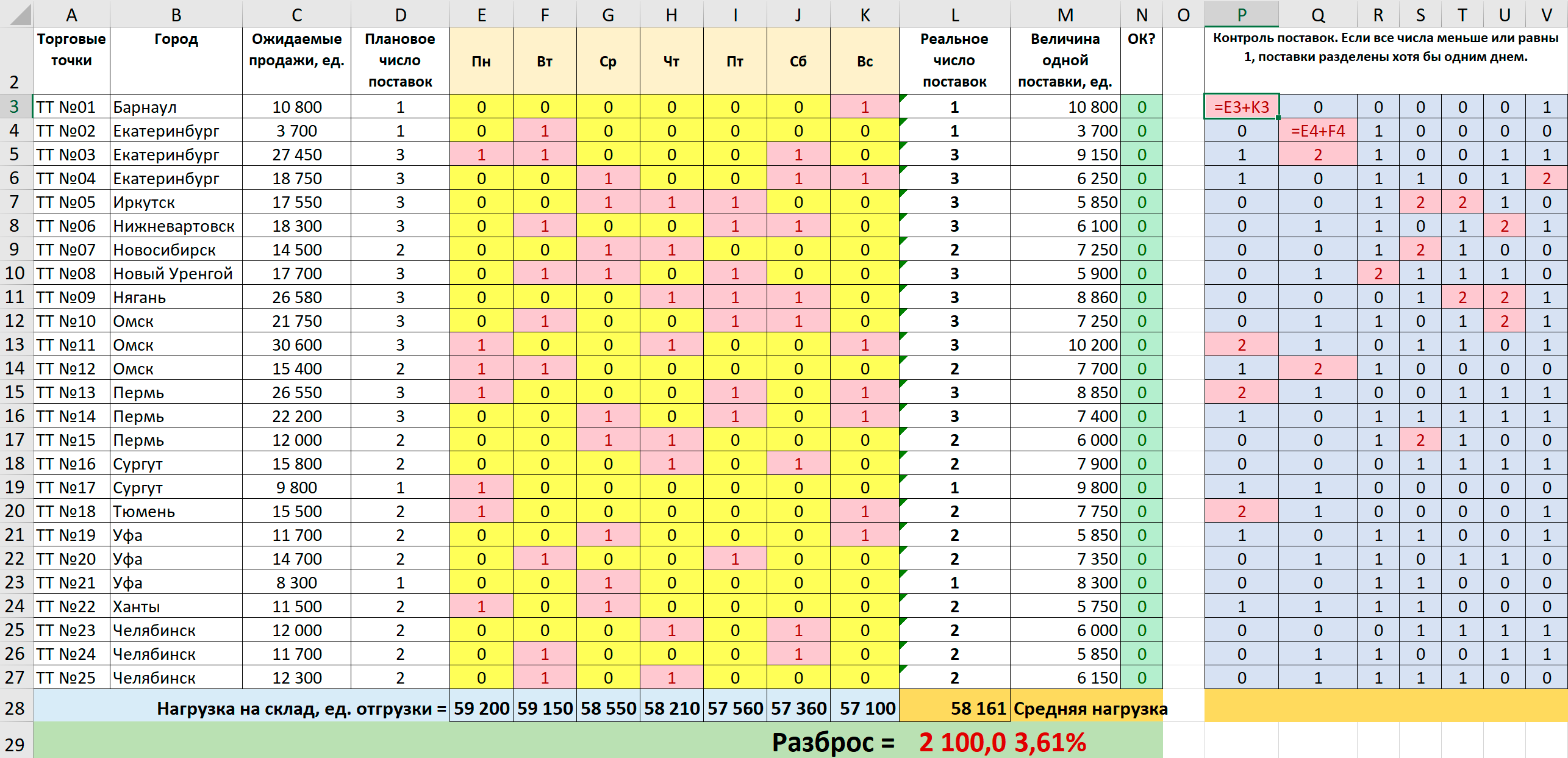

В файле MS Excel таблица с формулами выглядит так:
![Модель поставок с контрольной таблицей](img/sklad/sklad_tableXl3.png)
Условным форматированием в контрольной таблице выделены ячейки, отличные от 1.

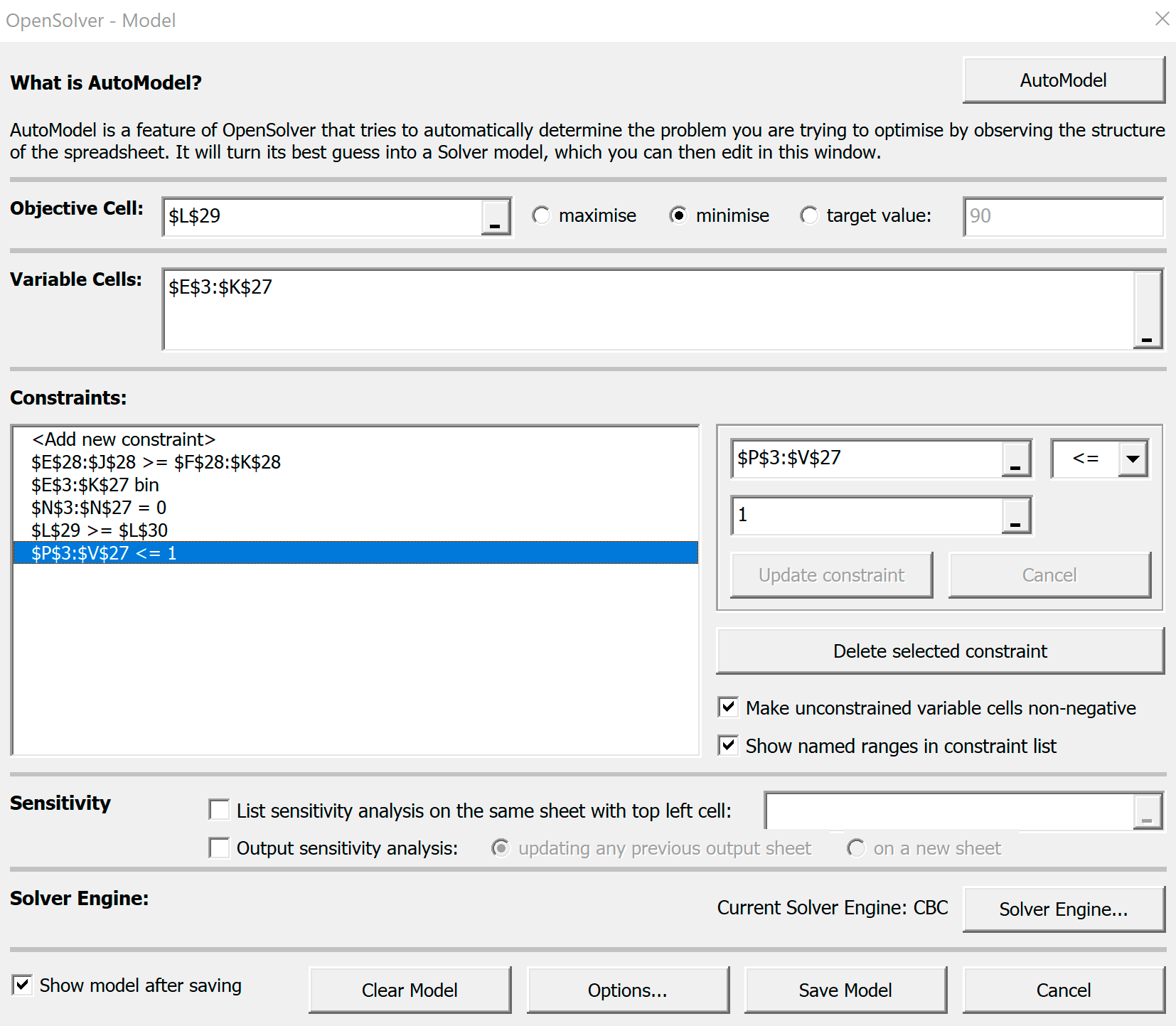

- Обновим настройки OpenSolver-Model. Добавим условие
- значение всех ячеек контрольной таблицы должны быть не больше 1:
$P$3:$V$27 <=1
![Установки OpenSolver-Model с ограничением для контрольной таблицы](img/sklad/opensolverPanel4.png)
После запуска OpenSolver получим новое решение:
![Оптимальное решение задачи планирования равномерных поставок в 25 торговых точек](img/sklad/sklad_tableXl4.png)
мы задаем одинаковые требования для промежутков между поставками при любом числе поставок в неделю.
- По смыслу,
- при одной поставке в неделю контролировать интервалы нет смысла вообще.
- при двух поставках в неделю лучше бы задать интервалы не меньше 2 дней.
- при трех поставках в неделю интервал в один день подходит.
- если число поставок больше трех, нужно формулировать новые требования для дней поставок.
- Для учета этих требований имеет смысл:
- Oтсортировать торговые точки по числу поставок.
- В контрольной таблице визуально выдлить области, соответствующие поставкам 1 раз в неделю, 2 раза в неделю и 3 раза в неделю.
- В зонах с 1 и 3 поставками в неделю формулы менять не нужно.
- В контрольной таблице в зоне с 2 поставками в неделю формулы нужно откорректировать.
- Как изменить формулы в контрольной таблице в зоне с 2 поставками?
- необходимо вычислить сумму числа поставой за сегодняшний и два предыдущих дня.
- Для понедельника нужно находить суммы числа поставок за субботу, воскресенье и понедельник.
- Для вторника нужно находить суммы числа поставок за воскресенье, понедельник и вторник.
Для этого:
- Теперь остается откорректировать ограничение в OpenSolver:
- вместо P3:V27<=1 достаточно требовать P7:V27<=1. То есть, не накладывать ограничений на зону с 1 потавкой в неделю.

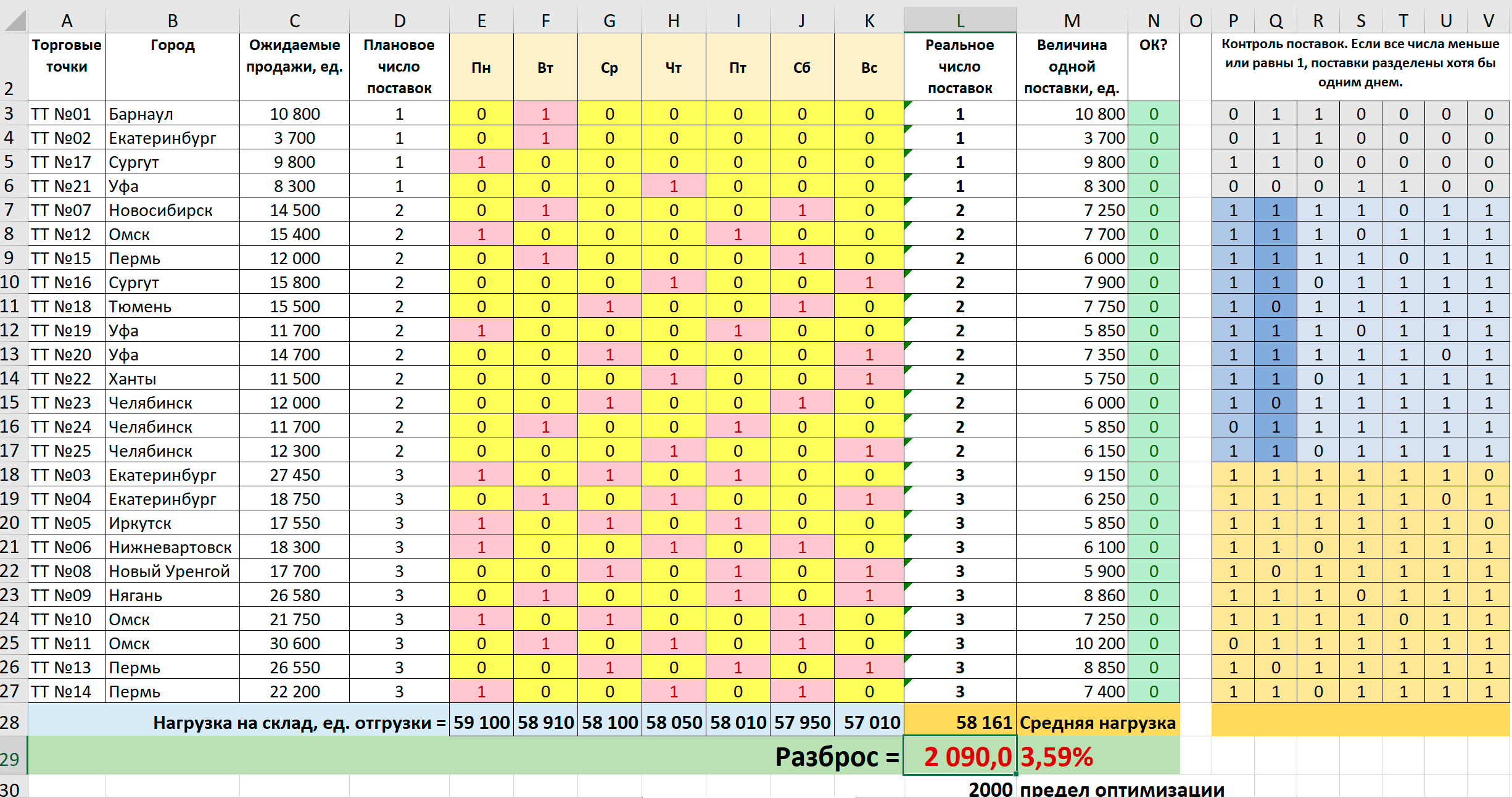

![Новое оптимальное решение задачи планирования равномерных поставок в 25 торговых точек](img/sklad/sklad_tableXl5.png)
Как запретить поставки в определенные дни?
Cоответствующая переменная в желтом поле таблицы переменных должна быть равна 0 в установках OpenSolver-Model
Как потребовать поставку в определенный день?
Cоответствующая переменная в желтом поле таблицы переменных должна быть равна 1 в установках OpenSolver-Model
